什么是mn13高錳鋼?

　　高錳鋼也叫哈德菲爾德鋼，是1882年由英國(guó)的R.A.Hadfield發(fā)明的性能優(yōu)良的耐磨鋼，具有明顯的形變硬化特性，屬Fe-Mn-C系奧氏體錳鋼。經(jīng)典高錳鋼公稱(chēng)錳的質(zhì)量分?jǐn)?shù)為13%。ISO國(guó)際標(biāo)準(zhǔn)牌號(hào)為GX120Mn13，我國(guó)國(guó)標(biāo)為ZGMn13系列，德國(guó)DIN標(biāo)準(zhǔn)為G-X120Mn13，俄羅斯國(guó)家標(biāo)準(zhǔn)為110Γ13Π等。從圖2-1所示的Fe-Mn-C三元系w(Mn)為13%時(shí)的截面相圖可以看出，S、E等臨界點(diǎn)均明顯左移，當(dāng)碳的質(zhì)量分?jǐn)?shù)為1. 3%的高錳鋼結(jié)晶時(shí)，首先從液態(tài)金屬中有γ相的核心形成，伴隨著奧氏體枝晶的長(zhǎng)大，γ相和液相的成分都在改變。開(kāi)始形成的γ相中碳含量較低，而與之相鄰的液相中碳的濃度較高。在固相和液相中均產(chǎn)生成分的擴(kuò)散。結(jié)晶終了時(shí)所得到的是單相奧氏體組織。

　　Mn13高錳鋼性能有什么影響?

　　錳是高錳鋼中的主要合金元素，對(duì)高錳鋼的力學(xué)性能和耐磨性影響較大。表2-5和表2-6列出了錳含量對(duì)高錳鋼力學(xué)性能和沖擊韌度的影響，錳含量增加時(shí)，高錳鋼的強(qiáng)度和沖擊韌度增加，塑性變化不明顯。另外，錳還是促使奧氏體枝晶生長(zhǎng)迅速的元素，錳含量高使導(dǎo)熱性能下降，高錳鋼鑄件中各部位的溫差增加，鑄件結(jié)構(gòu)不均勻所引起的熱裂會(huì)更加嚴(yán)重。因此，薄壁鑄件錳的質(zhì)量分?jǐn)?shù)可適當(dāng)降低至10. 0%~11. 5%。而厚壁鑄件為保證熱處理時(shí)不析出碳化物，一般要求錳的質(zhì)量分?jǐn)?shù)不低于12. 0%~12. 5%。結(jié)構(gòu)復(fù)雜、受力狀況復(fù)雜的鑄件以及強(qiáng)沖擊工況條件下工作的高錳鋼鑄件，也要求錳的質(zhì)量分?jǐn)?shù)不低于12. 0%～12. 5%，反之可適當(dāng)降低錳含量。

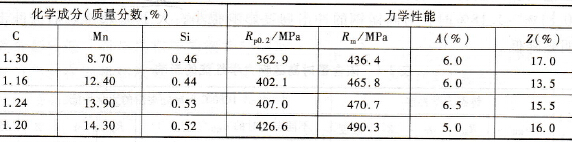

　　表2-5 錳含量對(duì)高錳鋼力學(xué)性能的影響
